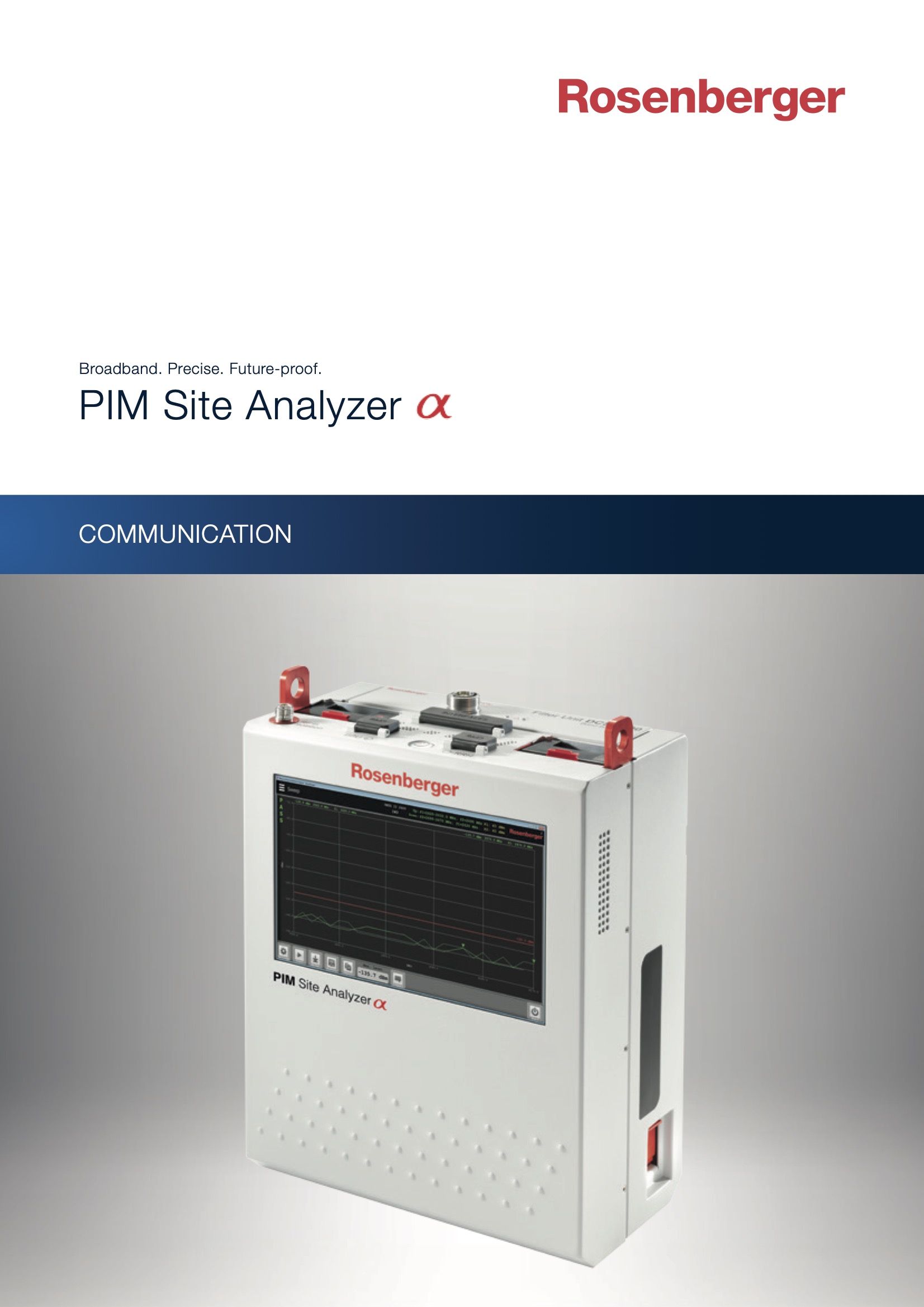

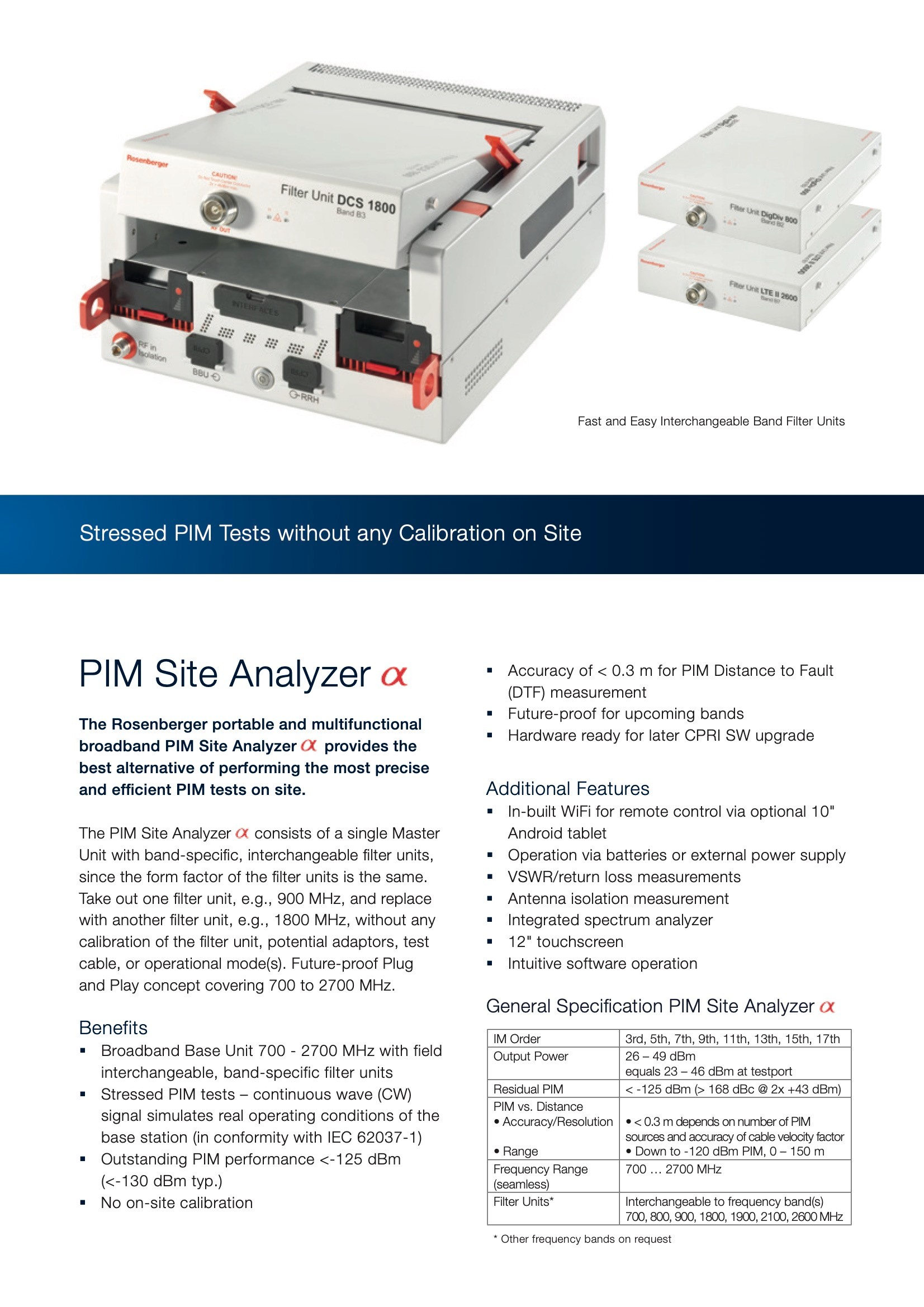

【Rosenberger】PIMα现场式无源互调分析仪

电话咨询
02164320988
在线联系

进入
在线订购/询价
收藏
  • 商品说明
  • 商品参数







整体性能

显示屏
尺寸(mm)
重量(kg)
射频端口基本单元
滤波器单元
用户接口
供电方式
电池续航时间(min)
频率稳定性(ppm)
12.1”触摸屏，可在阳光直射下清晰读数
410 × 327 × 173
< 13.4，包含电池
7-16 f（可根据需求提供4.3-10型接头）
P-SMP内部连接到滤波器
2 × USB，LAN
电池供电，或交流电源供电（扩展）
120
±2.5

互调分析仪基本单元

互调阶次
输出功率(dBm)
自身互调(dBc)@2x43dBm
互调定位精度(m)
互调定位范围(m)
频率范围(MHz)
滤波器单元
3阶，5阶，7阶，9阶，11阶
+26 - +49，相当于测试端口输出+23 - +46
<-168
< 0.3， 取决于互调源数量和电缆传输速率
0 - 150
698 - 2700
现场可更换为不同频段

隔离度测试

频率
射频输出功率(dBm)
最大可操作射频输入(dBm)
隔离度(dB)
精度(dB)
下行频率范围
+23 - +46
+27
0 - 60
1.5

驻波比/ 回波损耗 射频

频率
驻波比
回波损耗(dB)
驻波定位精度(m)
驻波定位范围(m)
下行频率范围
1.10 - 20.00
1.00 - 25
0.2
0 - 150

频谱分析

频率
分辨率带宽 (Hz)
平均噪声电平(dBm)
精度(dB)
最大工作输入功率(dBm)
上行频率范围
120 - 20M
-135
±1.0 典型值
-40
